Descripción del producto

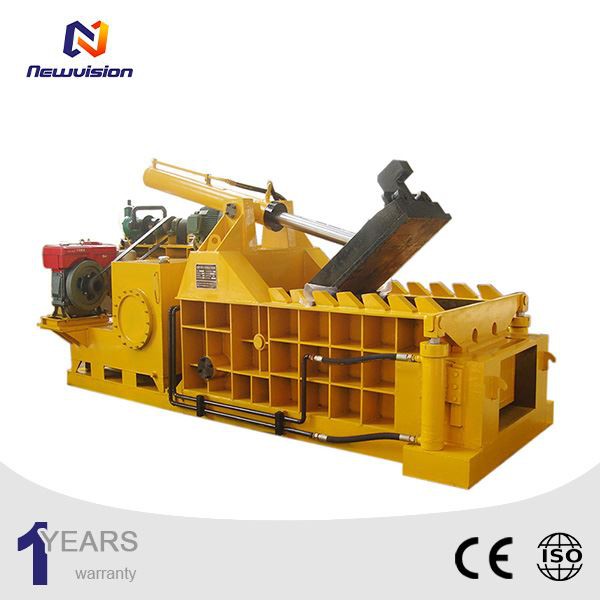

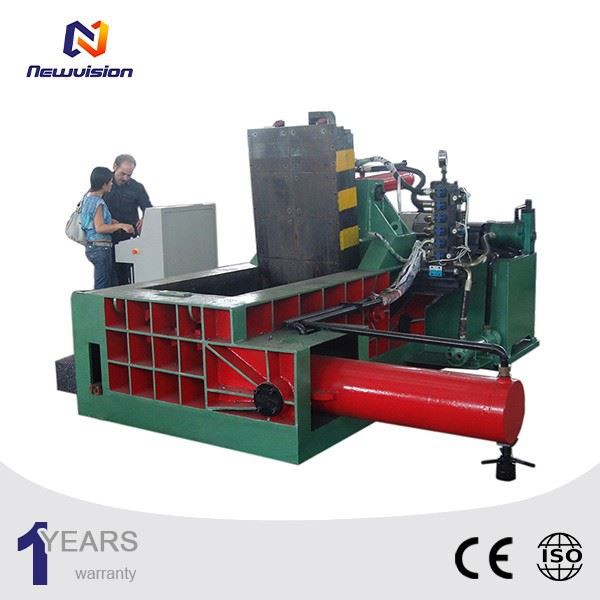

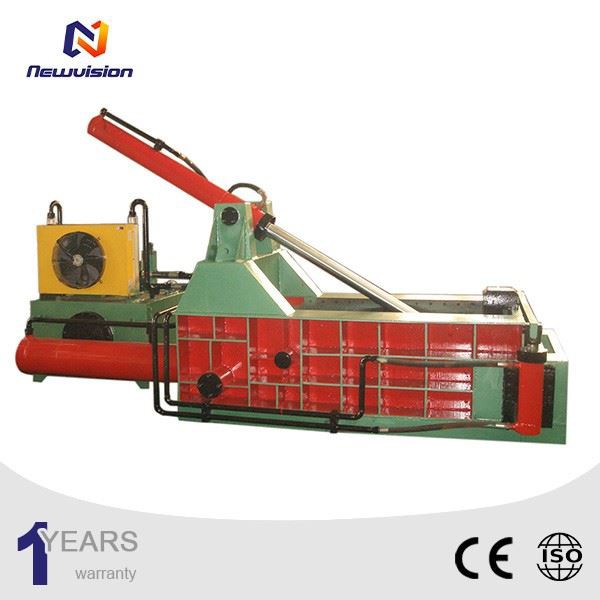

Empacadora de metal hidráulica Diseño del sistema hidráulico de la empacadora

Equipo ideal para fundiciones. Si está equipado con herramientas auxiliares, como un troquel de hoja, también se puede usar para corrección, ajuste a presión, formación, estiramiento y procesamiento a presión de uso general donde los requisitos de corte y precisión no son muy altos. Adopta la conversión de trabajo continuo simple jog, buen grado de automatización, operación conveniente y alta eficiencia de producción. La empacadora de chatarra de metal se compone principalmente de un sistema mecánico (parte anfitriona), un sistema eléctrico y un sistema hidráulico.

Empacadora de metal hidráulica El cilindro de aceite de presión se fija en la viga superior, y la varilla del pistón del cilindro de aceite de presión está conectada con el troquel superior por la rosca interna, y el troquel superior tiene un movimiento lineal alternativo impulsado por el cilindro de aceite principal. El cilindro de alimentación a presión es un cilindro de tipo combinado, que consta de un cilindro de efecto simple de tipo pistón, un cilindro principal y un cilindro de alimentación rápida. La base también se utiliza como plataforma de trabajo, que está equipada con un molde inferior y un mecanismo de empuje. El cilindro de empuje es un cilindro de aceite de doble efecto con tapón trasero, que se fija en el lado izquierdo del bastidor con la estructura de brida delantera. El extremo frontal está conectado con el cuerpo del molde deslizante. En la ranura de descarga de la matriz, se puede deslizar en la ranura y se puede usar como placa de respaldo al presionar materiales. Al descargar, empuje el material fuera de la ranura.

Empacadora de metal hidráulica Su principio básico de funcionamiento es: agregue los desechos de metal de la tolva al molde inferior, presione el botón del molde superior hacia abajo, el molde superior baja para comprimir el metal y los desechos de metal para alcanzar la presión establecida del sistema (establecida por el relé de tiempo), y luego descargue, Empuje el cilindro de alimentación de regreso a su lugar. El troquel superior se mueve hacia abajo para presionar las virutas de metal comprimidas en el conducto de descarga, y el cilindro de empuje se mueve hacia adelante para empujar las virutas de metal fuera del conducto para completar un ciclo de trabajo.

Este sistema hidráulico consiste en un tanque de aceite, una estación de bombeo, una estación de válvulas, etc. El sistema divide el circuito de aceite combustible y el circuito de aceite de presión parcial.

Empacadora de metal hidráulica Para completar el proceso de prensado general, se requiere que el cilindro principal (cilindro de aceite de prensado) impulse el troquel superior para realizar el ciclo de trabajo de movimiento descendente rápido, presurización lenta, retención de presión y parada de retorno retrasada, y el Se requiere que el cuerpo del troquel deslizante del troquel inferior sea impulsado por el cilindro de aceite de empuje para avanzar. Inicie un ciclo de trabajo de parada de retorno.

La presión en el sistema hidráulico debe cambiarse y ajustarse con frecuencia y puede generar una gran fuerza de presión (tonelaje) para cumplir con los requisitos de trabajo.

Empacadora de metal hidráulica El caudal es grande, la potencia es grande y la velocidad de la carrera vacía y la carrera de presurización es muy diferente, por lo que se requiere que la utilización de energía sea razonable, y la estabilidad, seguridad y confiabilidad del trabajo son altas.
